       芯片是通信、计算、雷达、航天等设备的核心器件。近年来，我院在芯片设计上扎实推进，陆续推出了七款自主研发的核心芯片与器件，涵盖高速接口、精密驱动、数据转换、隔离传输、相控阵雷达及射频功率放大等关键领域。这些芯片性能对标国际主流产品，可直接替代多款进口型号。下面，就让我们一起认识这些“硬核担当”。

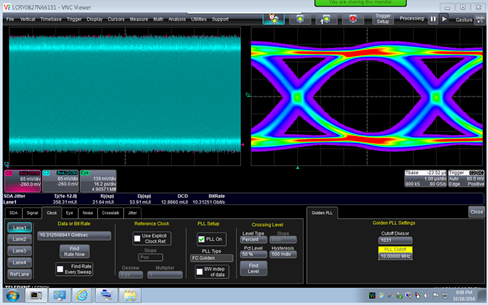

一、打通数据“高速公路”：1G-12.5G通用高速接口SERDES IP

       如果把电子系统比作一座城市，那么芯片间的数据传输通道就是城市的“高速公路”。SERDES（串行器/解串器） 正是这条高速路上的关键枢纽。

       我们的1G-12.5G通用高速接口SERDES IP，支持USB、PCIE、SATA、JESD204B、SRIO等多种主流通信协议，可谓“一专多能”。它具备以下突出能力：

• 超宽范围数据率偏移补偿：支持±65000ppm的数据率偏移发送和接收，确保在不同时钟源下稳定通信。
• 智能信号调理：发送端可配置输出幅度及前置均衡器（FFE），接收端集成线性均衡器（CTLE）和判决反馈均衡器（DFE），有效对抗信号衰减和干扰。
• 低功耗与灵活控制：支持多通道独立上/下电，按需启用，节省能耗。
• 完备的自测试功能：内建PRBS7/PRBS31码流产生与检测，方便链路健康检查。

       应用领域：数据交换、视频传输、存储设备、外围产品接口等。

       这款IP可集成于各类高速通信芯片中，是构建国产高速互联生态的基础模块。

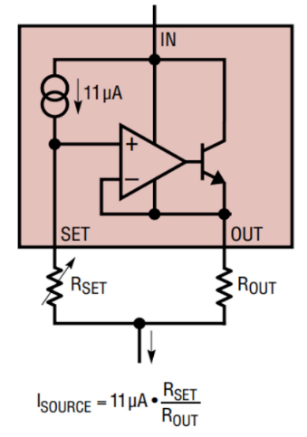

二、稳定可靠的“电流管家”：ZY3092可调整恒流源驱动芯片

       在很多模拟电路中，需要一个恒定且可调的电流源。我们的ZY3092正是这样一款简洁而强大的恒流源驱动芯片，可直接替代美国Linear公司的LT3092，实现国产化替代。

     核心亮点：

• 输出电流最高200mA，通过外置电阻灵活设定。
• 输入电压范围极宽：1.2V～40V，适应各种供电环境。
• 内置限电流保护、过热保护，工作稳定可靠。
• 采用SOT223封装，管脚与LT3092完全兼容，可直接替换。

     典型应用：精密电流源、线性稳压器、传感器偏置等。

     简单换用，性能不减，为国产设备提供可靠的电流管理方案。

三、精准捕捉模拟世界：ZYAD14025低功耗14位ADC

        模拟信号转换成数字信号，是数字系统感知物理世界的桥梁。ZYAD14025是一款14位、最高40MSPS采样率的模数转换器（ADC），对标美国ADI公司的AD9245。

     技术优势：

• 单电源3.3V供电，功耗仅255mW，适合功率敏感设备。
• 模拟输入带宽高达500MHz，支持差分或单端、交流或直流耦合。
• 在奈奎斯特频域内，信噪比（SNR）达67dBc，无杂散动态范围（SFDR）达82dBc，动态性能优异。
• 工作温度范围-55℃～125℃，满足严苛环境要求。

      应用场景：医疗成像设备、通信接收机中频采样、频谱分析仪、军用系统、电池供电设备等。

      高性能、低功耗、宽温区，ZYAD14025让国产ADC不再“缺席”。

四、灵活重构模拟输出：ZYDA14210低功耗14位DAC

       与ADC相反，数模转换器（DAC） 将数字信号还原为模拟波形。ZYDA14210是一款14位、200MSPS采样率的低功耗DAC，可替代美国ADI公司的AD9744。

      核心性能：

• 单电源2.7V～3.6V供电，正常模式功耗仅135mW，掉电模式低至15mW。
• 差分输出电流2～20mA可调，满幅电流20mA。
• 动态范围优异：在125MSPS采样、5MHz输出时，SNR达63dBc；2.51MHz输出时SFDR达75dBc。
• 内置1.2V带隙基准源，无需外部参考。

      典型应用：宽带通信发射通道、直接中频基站、数字射频链路、直接数字频率合成（DDS）等。

      高速度、低功耗、小封装，ZYDA14210为通信与仪器领域提供优质国产DAC选择。

五、安全隔离的“信号桥梁”：数字隔离器

       在工业控制、医疗设备、汽车电子等场景，高低压电路之间必须电气隔离，以保护低压侧电路和人员安全。我们的数字隔离器正是为此而生。

1C芯片（单通道芯片）        2C芯片（2通道芯片）

      核心价值：

• 电气隔离：阻断高压对低压电路的干扰和损坏。
• 噪声抑制：减少电磁干扰（EMI）和射频干扰（RFI），提升信号完整性。
• 安全保障：防止高压窜入低压侧，保护设备和操作人员。
• 可靠传输：在不同电源域间准确传递数字信号。

      性能指标涵盖隔离耐压、数据传输速率、传播延迟等关键参数，满足多种工业级应用需求。

      应用领域：信息通讯、电力自动化、工厂自动化、工业测量、汽车车体通讯、仪器仪表、航天航空等。

小小的隔离器，承载的是系统安全与可靠的大责任。

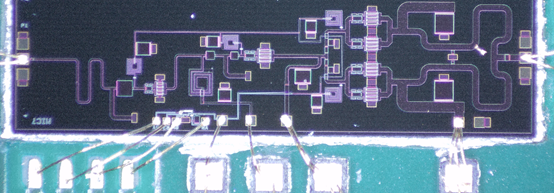

六、相控阵的“全能核心”：X波段收发一体化相控阵芯片

        相控阵雷达、5G毫米波基站、卫星互联网……这些前沿技术都离不开相控阵芯片。我们推出的这款X波段相控阵芯片，采用国产自主可控的GaAs pHEMT工艺，集成了功率放大器、低噪声放大器、开关、数控衰减器、数控移相器、数控延时器及驱动电路，是真正的“全能型选手”。

       关键技术指标：

• 工作频率：8.5～10.5GHz（X波段）
• 接收增益：29dB，噪声系数仅2.7dB
• 发射小信号增益：33dB，饱和输出功率30.5dBm（约1.2W）
• 移相步进：5.625°（6位移相）
• 衰减步进：0.5dB（6位衰减）
• 延时步进：1/4波长（2位延时）
• 芯片尺寸：5.0mm×3.3mm，高集成度

      应用范围：

• 军用：机载、星载、弹载、舰载、地面相控阵雷达
• 民用：5G毫米波基站、卫星互联网、电子对抗

      从雷达到通信，这款芯片为国产相控阵系统提供了核心射频前端解决方案。

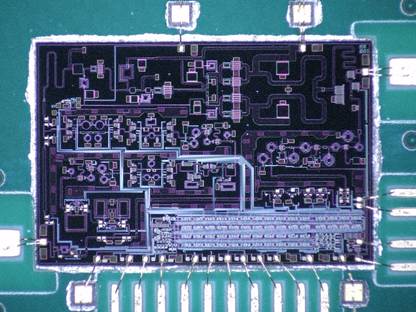

七、信号发射的“最后推手”：射频功率放大器芯片

       射频功率放大器（RF PA）是发射通道的最后一级放大，它决定了信号能传多远、多稳。我们的X波段功率放大器芯片，专为高性能射频系统设计。

     核心指标：

• 工作频率：8.5～10.5GHz
• 小信号增益：27dB
• 饱和输出功率：30dBm（1W）
• 输入驻波比：≤2，匹配良好
• 功率附加效率：35%，兼顾效率与线性度

      应用领域：微波/射频收发组件、卫星终端、无线通信、相控阵雷达等。

      高增益、大功率、高效率，这款PA芯片是射频前端不可或缺的“大力士”。

      从高速接口IP到精密数据转换器，从恒流源驱动到隔离传输，从相控阵多功能芯片到射频功率放大器——这七款产品覆盖了数字、模拟、射频等多个维度，初步构建起我院在核心芯片领域的自主产品矩阵。

      它们不仅性能对标国际主流产品，更重要的是实现了设计、制造、封测的全流程国产化，为国防装备、通信设施、工业控制、医疗设备等关键领域提供了安全可靠的“中国芯力量”。

      未来，我院将继续深耕高端芯片研发，突破更多技术瓶颈，为我国集成电路产业自主可控贡献力量。
